壓力閥

Y-型中壓溢流閥

1.作安全閥時閥常閉。當系統壓力小于某調定極限值時,閥不溢流。當閥前壓力超過此極限值時,閥立即打開,油液即流回油箱(或低壓回路) ,因此能防止液壓系統過載, 保護油泵和液壓系統的安全。

2.作溢流閥時閥常開常溢流 。 該閥與節流元件及負載并聯 。 隨著工作機構需油量的不同, 閥的溢油量時大時小, 以調節及平衡進入液壓系統的流量, 使液壓系統中的壓力保持恒定 。 板式中壓溢流閥有進出口各一個, 但管式中壓溢流閥有二進口及一出口 。管式板式中壓溢流閥都帶有一小卸荷口,平時關閉,亦只有在關閉時起溢流作用。

3.遠程調壓。 將遠程調壓閥進油口和溢流閥遙控口連接, 在主溢流閥設定壓力范圍內實現遠程調壓 。

4.高低壓多級控制 。 用換向閥將溢流閥遙控口和幾個遠程調壓閥連接, 能在主溢流閥設定壓力范圍內實現高低壓多級控制 。

5.改作順序閥用時, 將溢流閥頂蓋加工出一個泄油口, 而堵死主閥與頂蓋相連的軸向孔, 并將主閥溢流口作二次壓力出油口, 即可作順序閥用。

6.作卸荷閥 。 用換向閥將溢流閥卸荷口和油箱連接, 可使油路卸荷。

7.在液壓元件試驗時, 溢流閥也可當節流閥進行加載 。

P為進油, 0為回油, L為卸荷, K為遠程調壓, P為測量壓力接口 。

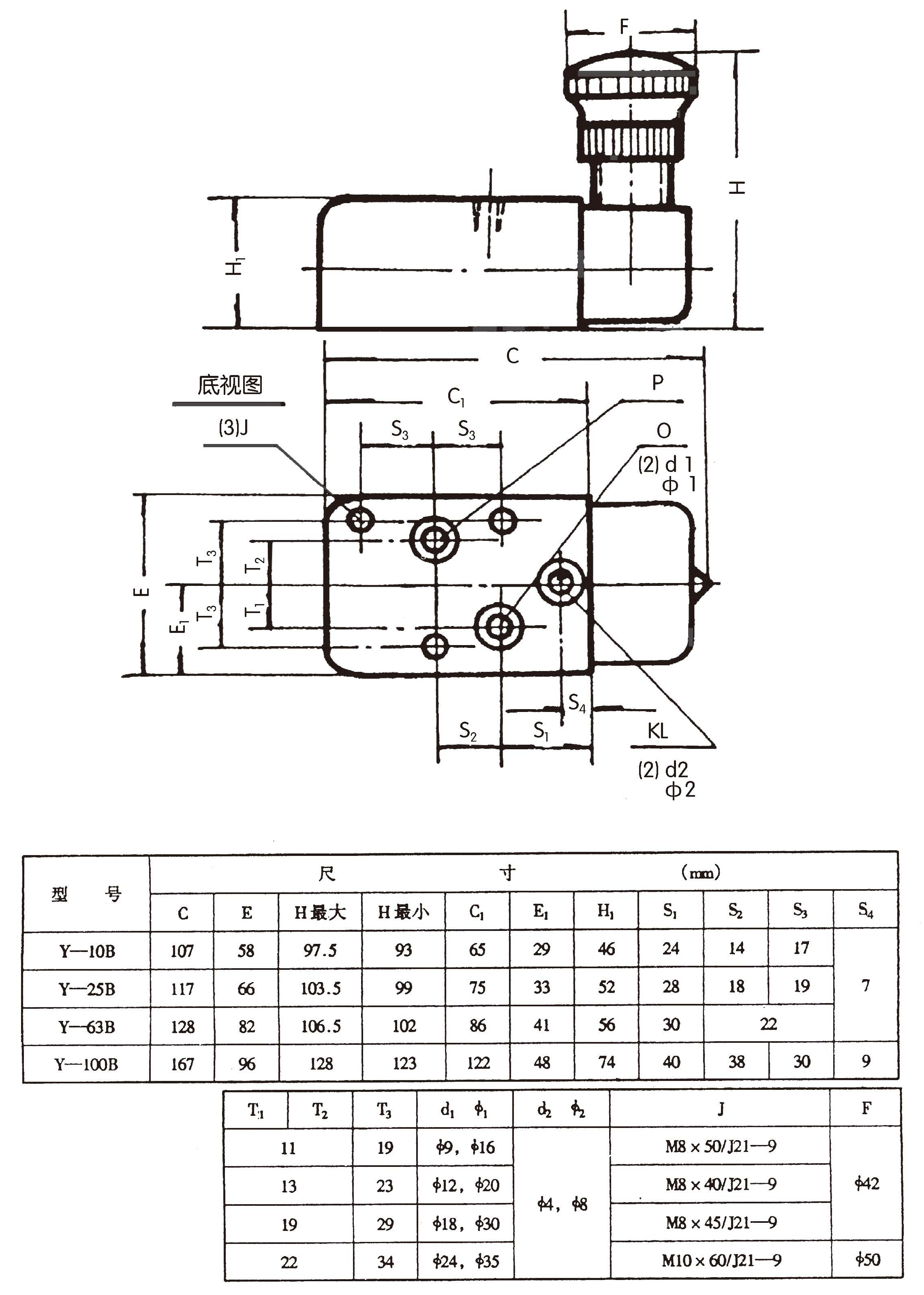

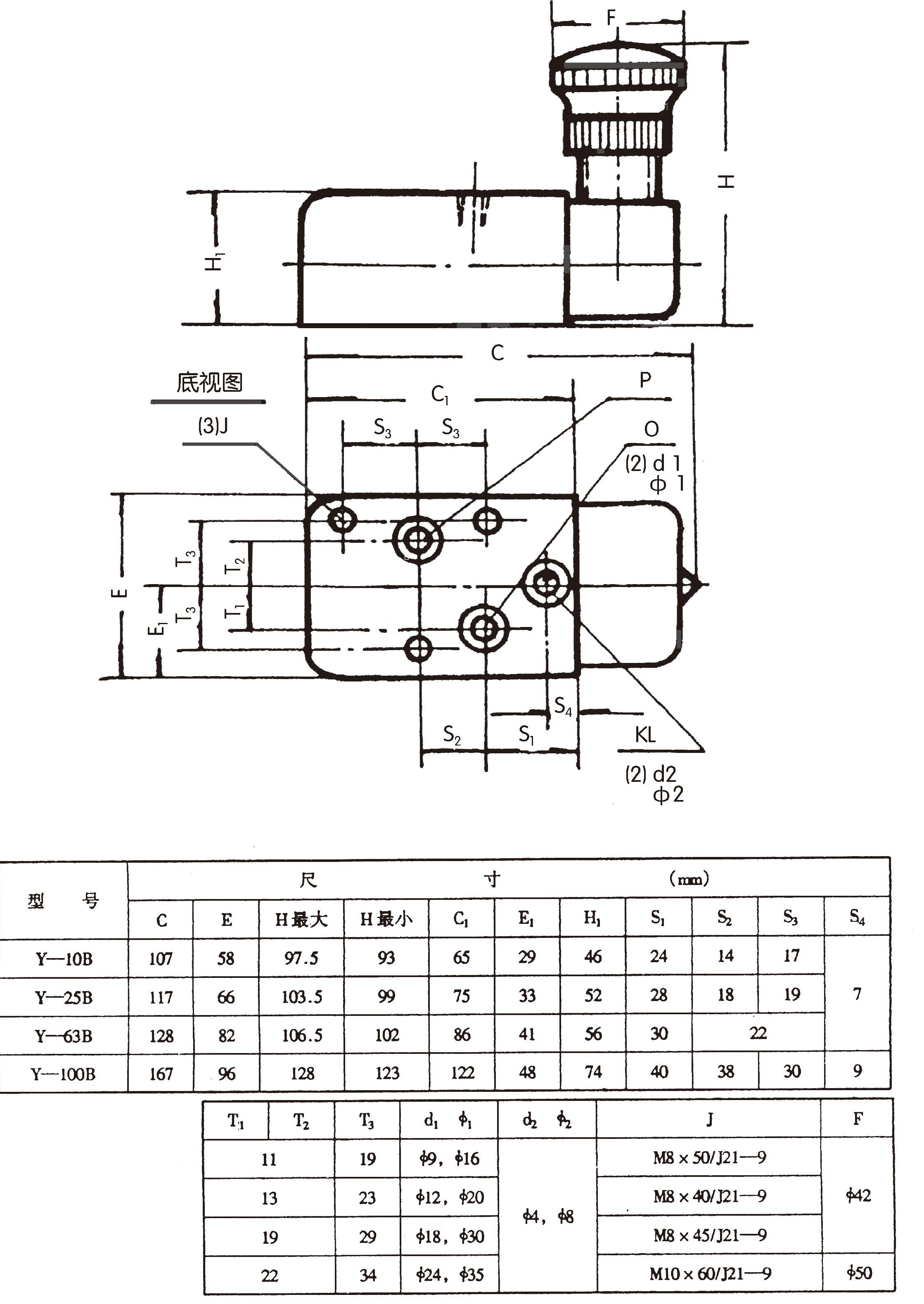

Y-型中壓溢流閥分為管式連接和板式連接，通徑分為12 16 20

具體型號分為

Y-10L Y-25L Y-63L

Y-10B Y-25B Y-63B
