先導式溢流閥DBDS/H/A10P

◆說    明

DBD型溢流閥分為3種連接方式：插裝式連接、管式連接、板式連接

有三種圧力調節方式1.帶保護罩的內六角螺松2.調節手柄3.帶鎖的調節手柄

DBD型溢流閥是直接作用式溢流閥,有錐閥結構( 壓力到40MPa)和球閥結構(壓力到63MPa)共有7種壓力級: 2.5、5、10、20、31.5、40、63MPa。三種連接方式:板式、管式、插入式。

該閥體積小,結構緊奏,流量特性好,噪聲小, 壓力穩定,廣泛應用在小流量系統中,作為安全閥、遙控閥.

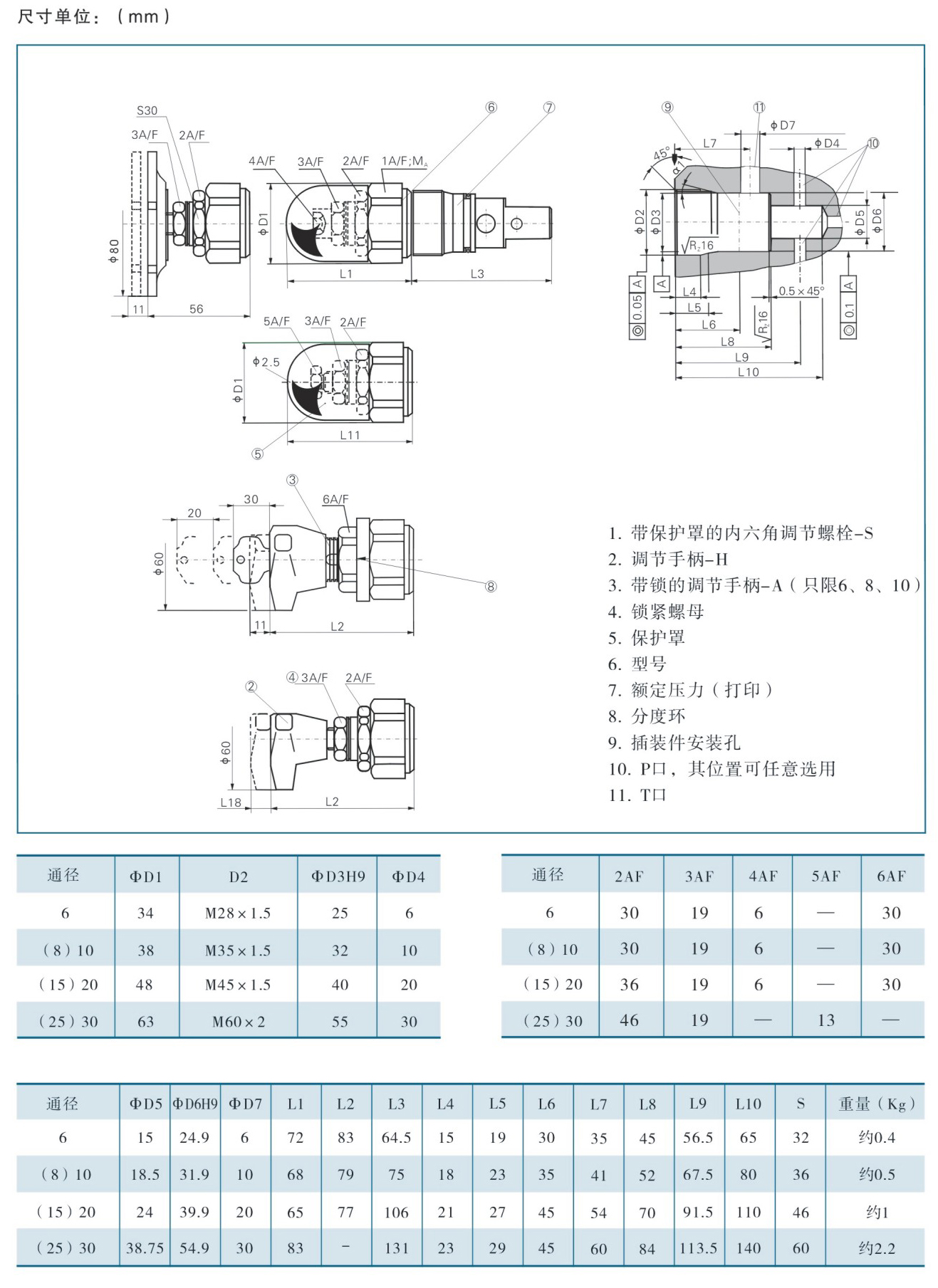

插入式結構:

該閥由插入體彈簧調節機構具有減震活塞的錐閥結構(球閥) (4)及彈簧座(5)組成。錐閥靠弾簧力同定在彈簧座(5)上,通過調節機構調整彈簧來無級調整壓力,壓力油從P口進入閥內,作用在錐調和減震活塞上,當達到調定壓力時,壓力油克服彈簧力將推閥(4)抬起, 壓力油流向T口。錐閥的行程靠銷釘限制。

為保證良好流量特性, 壓力范圍為7個壓力級, 每個壓力級有一個彈簧, 最大調整壓力與壓力級相同。

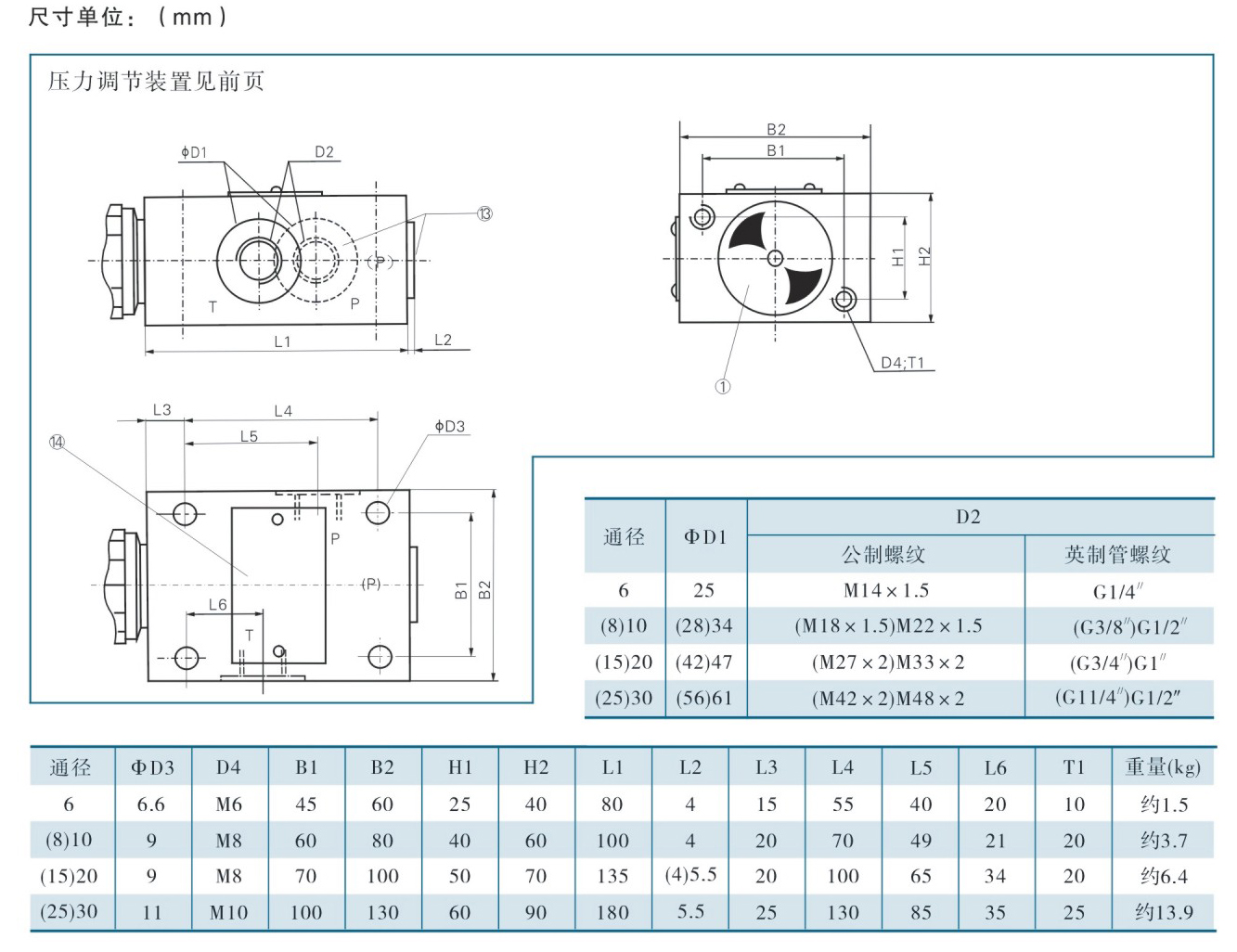

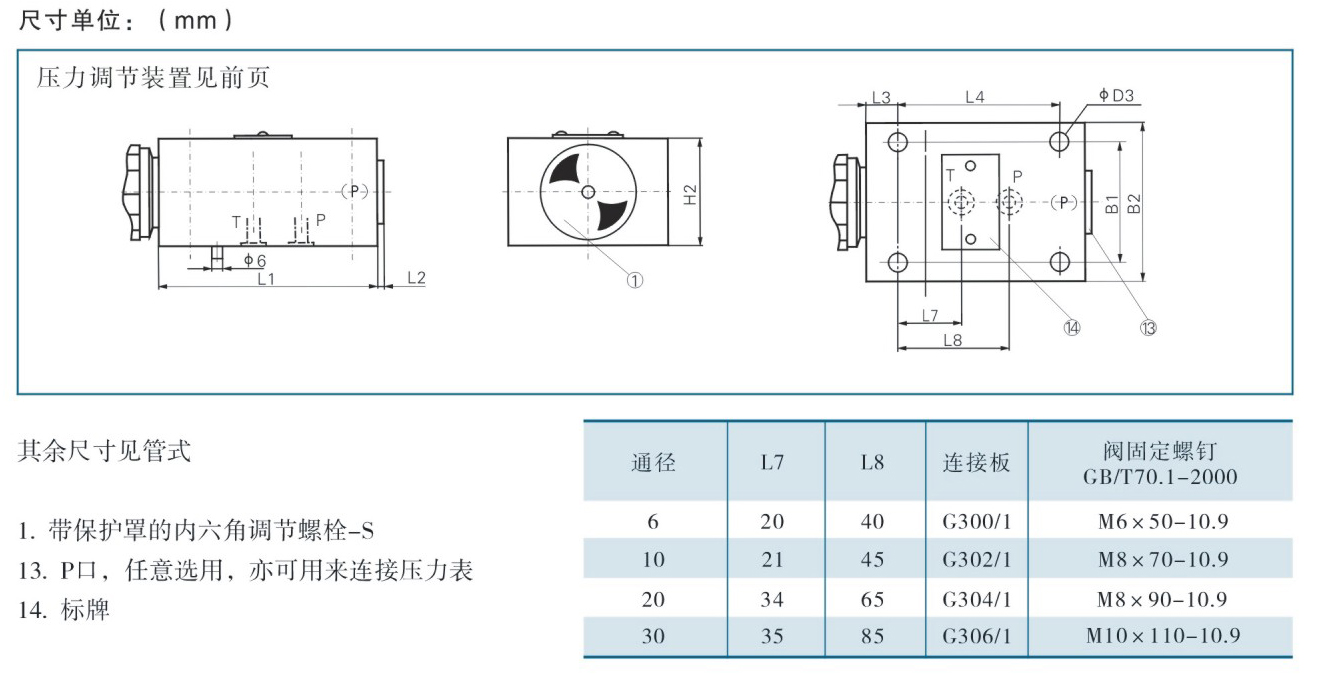

板式和管式結構將插入式閥裝上相應的閥體即可。

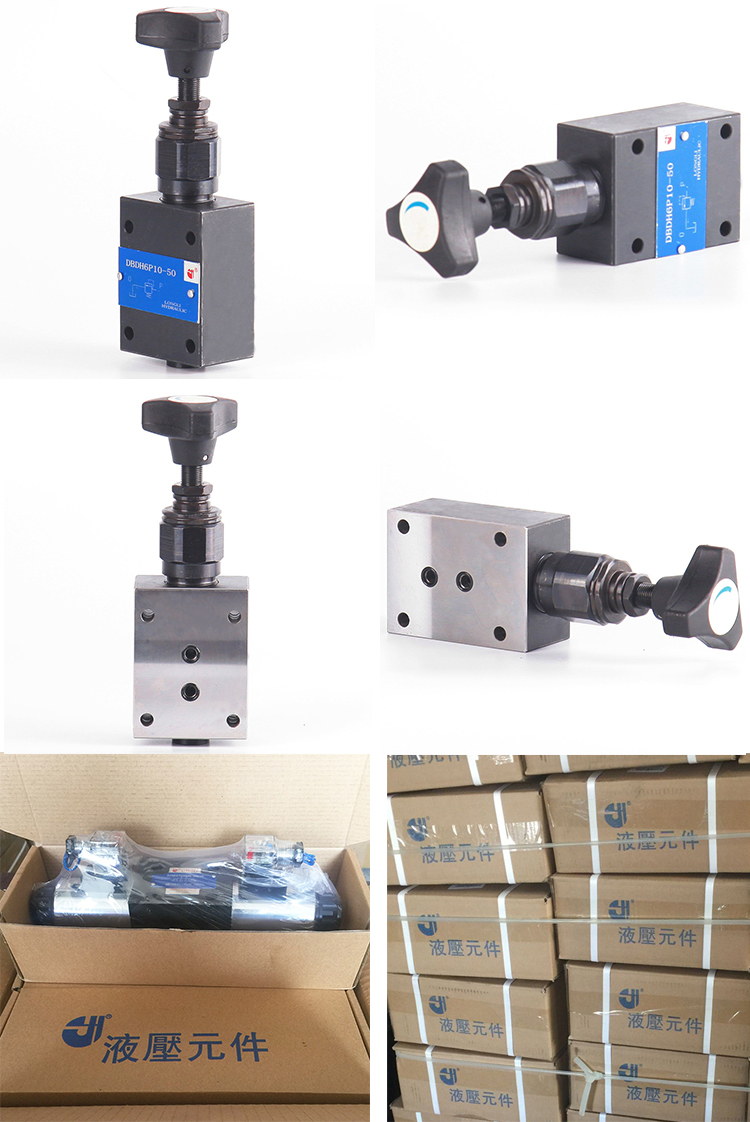

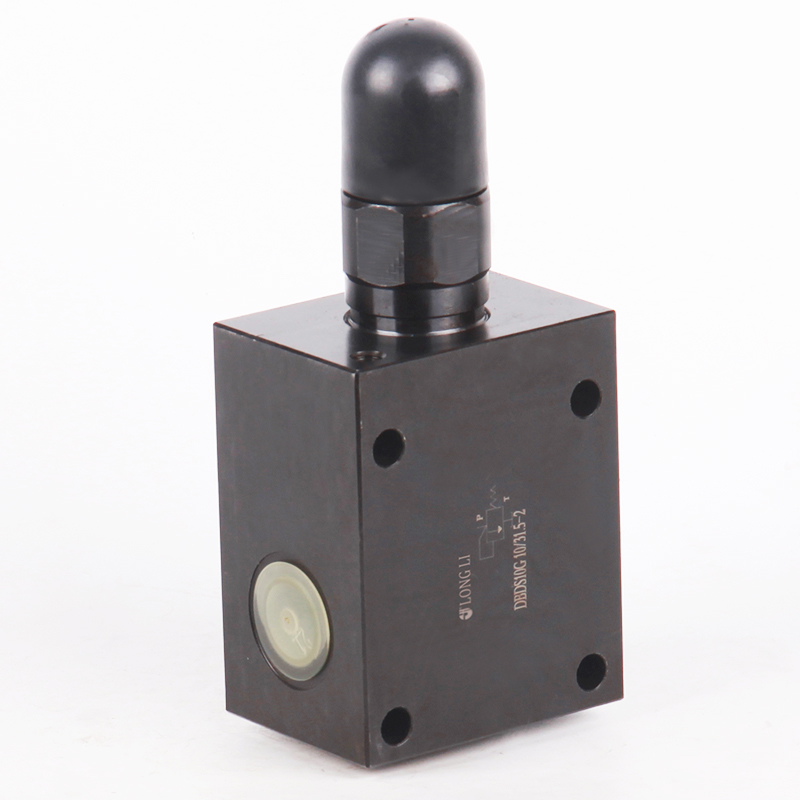

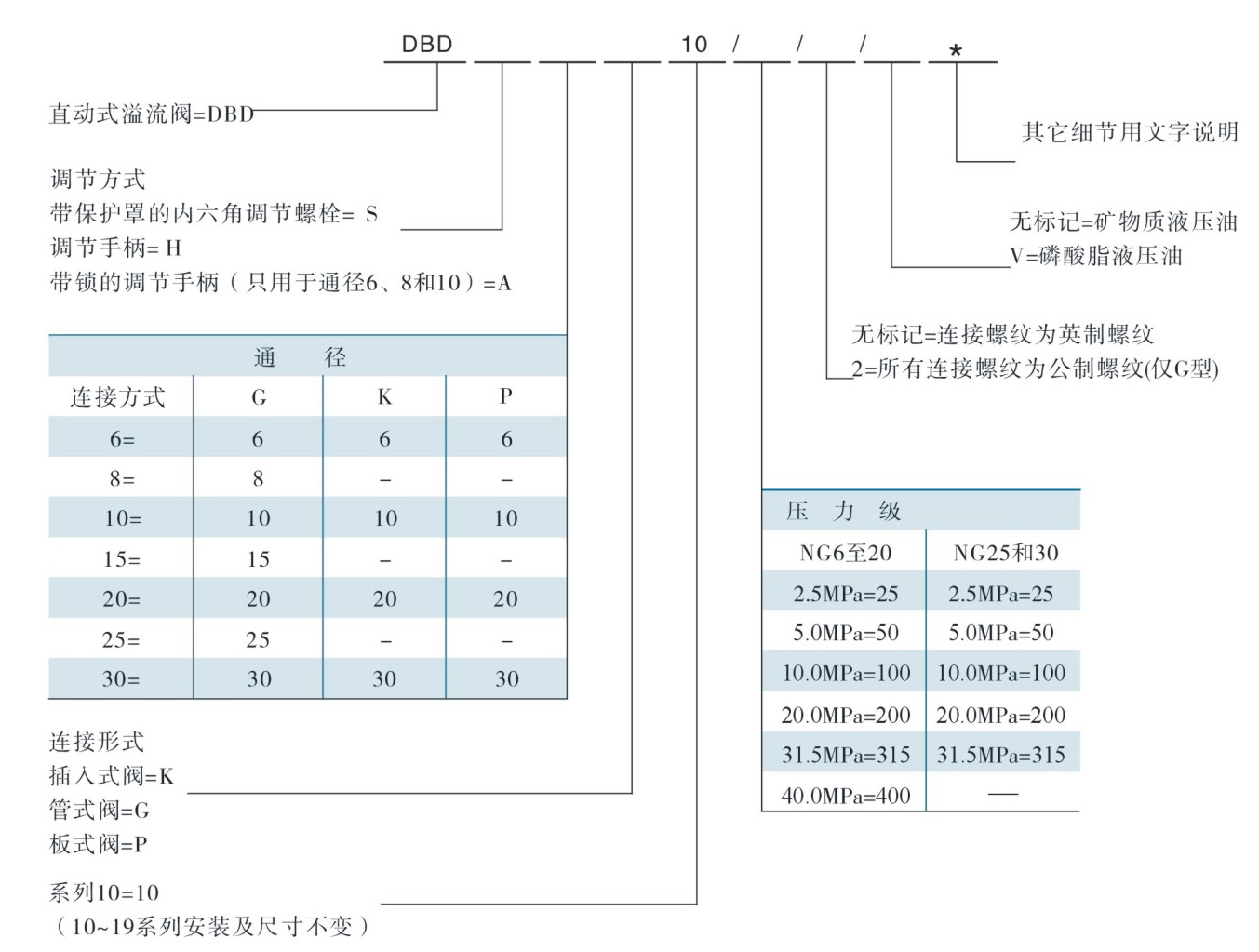

具體型號分為：

DBDS6K10/25 DBDS6K10/50 DBDS6K10/100 DBDS6K10/200 DBDS6K10/315 DBDS6K10/400

DBDH6K10/25 DBDH6K10/50 DBDH6K10/100 DBDH6K10/200 DBDH6K10/315 DBDH6K10/400

DBDA6K10/25 DBDA6K10/50 DBDA6K10/100 DBDA6K10/200 DBDA6K10/315 DBDA6K10/400

DBDS6G10/25 DBDS6G10/50 DBDS6G10/100 DBDS6G10/200 DBDS6G10/315 DBDS6G10/400

DBDH6G10/25 DBDH6G10/50 DBDH6G10/100 DBDH6G10/200 DBDH6G10/315 DBDH6G10/400

DBDA6G10/25 DBDA6G10/50 DBDA6G10/100 DBDA6G10/200 DBDA6G10/315 DBDA6G10/400

DBDS6P10/25 DBDS6P10/50 DBDS6P10/100 DBDS6P10/200 DBDS6P10/315 DBDS6P10/400

DBDH6P10/25 DBDH6P10/50 DBDH6P10/100 DBDH6P10/200 DBDH6P10/315 DBDH6P10/400

DBDA6P10/25 DBDA6P10/50 DBDA6P10/100 DBDA6P10/200 DBDA6P10/315 DBDA6P10/400

DBDS10K10/25 DBDS10K10/50 DBDS10K10/100 DBDS10K10/200 DBDS10K10/315 DBDS10K10/400

DBDH10K10/25 DBDH10K10/50 DBDH10K10/100 DBDH10K10/200 DBDH10K10/315 DBDH10K10/400

DBDA10K10/25 DBDA10K10/50 DBDA10K10/100 DBDA10K10/200 DBDA10K10/315 DBDA10K10/400

DBDS10G10/25 DBDS10G10/50 DBDS10G10/100 DBDS10G10/200 DBDS10G10/315 DBDS10G10/400

DBDH10G10/25 DBDH10G10/50 DBDH10G10/100 DBDH10G10/200 DBDH10G10/315 DBDH10G10/400

DBDA10G10/25 DBDA10G10/50 DBDA10G10/100 DBDA10G10/200 DBDA10G10/315 DBDA10G10/400

DBDS10P10/25 DBDS10P10/50 DBDS10P10/100 DBDS10P10/200 DBDS10P10/315 DBDS10P10/400

DBDH10P10/25 DBDH10P10/50 DBDH10P10/100 DBDH10P10/200 DBDH10P10/315 DBDH10P10/400

DBDA10P10/25 DBDA10P10/50 DBDA10P10/100 DBDA10P10/200 DBDA10P10/315 DBDA10P10/400

DBDS20K10/25 DBDS20K10/50 DBDS20K10/100 DBDS20K10/200 DBDS20K10/315 DBDS20K10/400

DBDH20K10/25 DBDH20K10/50 DBDH20K10/100 DBDH20K10/200 DBDH20K10/315 DBDH20K10/400

DBDA20K10/25 DBDA20K10/50 DBDA20K10/100 DBDA20K10/200 DBDA20K10/315 DBDA20K10/400

DBDS20G10/25 DBDS20G10/50 DBDS20G10/100 DBDS20G10/200 DBDS20G10/315 DBDS20G10/400

DBDH20G10/25 DBDH20G10/50 DBDH20G10/100 DBDH20G10/200 DBDH20G10/315 DBDH20G10/400

DBDA20G10/25 DBDA20G10/50 DBDA20G10/100 DBDA20G10/200 DBDA20G10/315 DBDA20G10/400

DBDS20P10/25 DBDS20P10/50 DBDS20P10/100 DBDS20P10/200 DBDS20P10/315 DBDS20P10/400

DBDH20P10/25 DBDH20P10/50 DBDH20P10/100 DBDH20P10/200 DBDH20P10/315 DBDH20P10/400

DBDA20P10/25 DBDA20P10/50 DBDA20P10/100 DBDA20P10/200 DBDA20P10/315 DBDA20P10/400

DBDH30K10/25 DBDH30K10/50 DBDH30K10/100 DBDH30K10/200 DBDH30K10/315

DBDA30K10/25 DBDA30K10/50 DBDA30K10/100 DBDA30K10/200 DBDA30K10/315

DBDS30G10/25 DBDS30G10/50 DBDS30G10/100 DBDS30G10/200 DBDS30G10/315

DBDH30G10/25 DBDH30G10/50 DBDH30G10/100 DBDH30G10/200 DBDH30G10/315

DBDA30G10/25 DBDA30G10/50 DBDA30G10/100 DBDA30G10/200 DBDA30G10/315

DBDS30P10/25 DBDS30P10/50 DBDS30P10/100 DBDS30P10/200 DBDS30P10/315

DBDH30P10/25 DBDH30P10/50 DBDH30P10/100 DBDH30P10/200 DBDH30P10/315

DBDA30P10/25 DBDA30P10/50 DBDA30P10/100 DBDA30P10/200 DBDA30P10/315
