壓力閥

卸荷閥DA10/20/30

◆說    明

DA/DAW-30型閥是先導控制的卸荷溢流閥。它的作用是當蓄能器工作時,使油泵卸荷(在有蓄能器系統) ,或者是使高壓泵工作、低壓泵卸荷(在高低壓泵系統),該閥用板式連接,有四種調壓范圍。

DA-30/型閥:

這類型閥主要由先導閥、主閥和單向閥組成。DA10型的.單向閥在主閥體內,DA20和DA30型的單向閥在主閥底部的底板內。

從P→A切換到P→T:

P腔壓力油經單向閥流到A腔,同時通過通道作用在導閥芯上,又通過阻尼器流至主閥芯的上腔,并且經過阻尼器作用在球閥上。當系統壓力超過彈簧調定值時,球閥被打開,先導油經先導閥的彈簧腔流到T腔?？刂朴徒?jīng)過阻尼器和在主閥芯上產生一個降壓,使主閥芯被打開,壓力油從P腔流到T腔(P→T) 。在主閥芯打開時(P→T),由于A腔壓力油作用在導閥芯和單向閥上,也使球閥打開,同時將單向閥關閉,完成從P→A切換到P→T:

如果系統的壓力低于它相對應的切換壓力差(低于彈簧的調定值時) ,彈黃將球閥關閉, 讓主閥芯上腔建立起壓力,將主閥關閉即關閉P→T,又重新打開.單向調使壓力油從P腔流到A腔,實現由P→T切換到P→A。

DA-30系列卸荷溢流閥通徑分為10 20 30三種規格

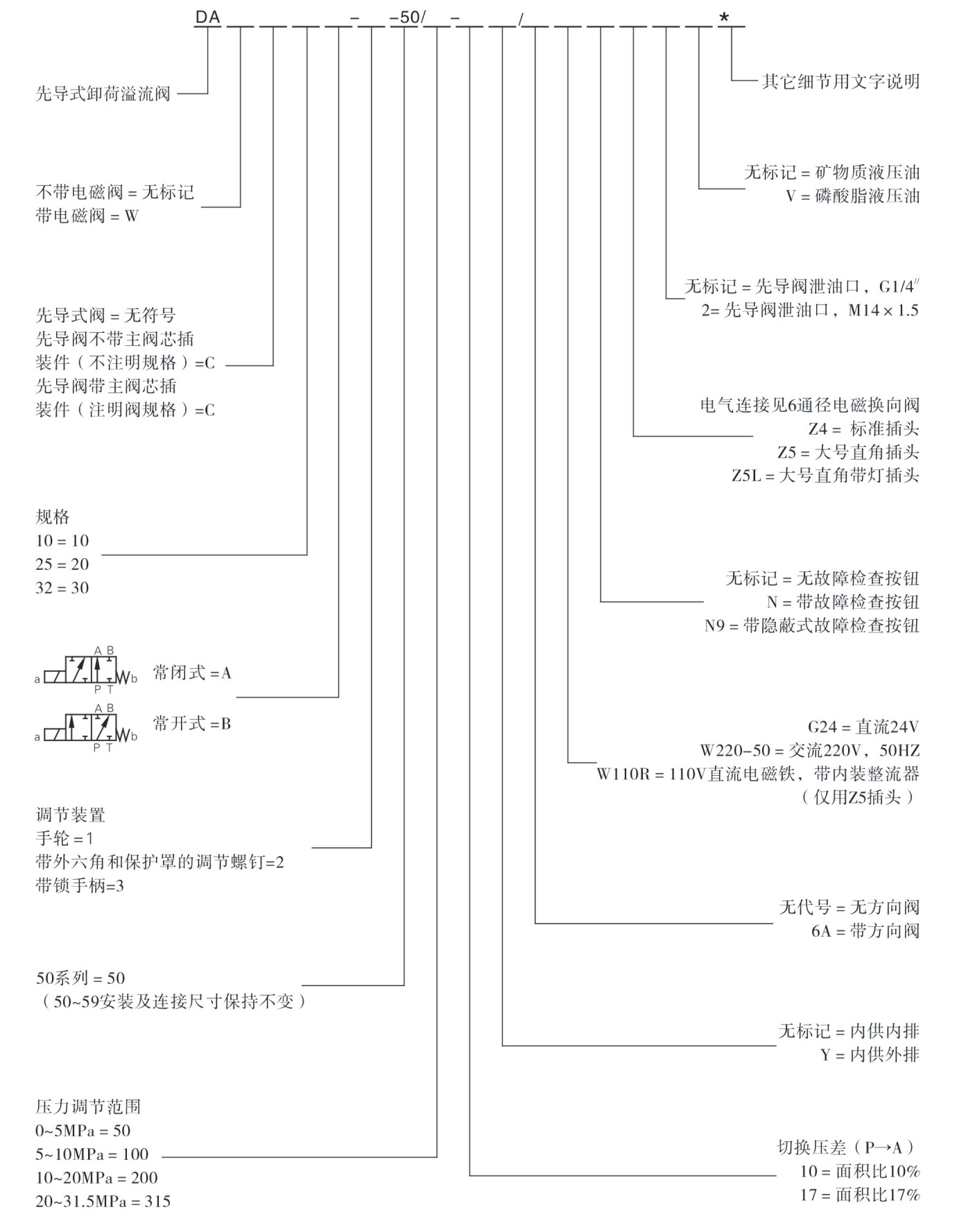

具體型號分為:

DA10A DA20A DA30A DA10B DA20B DA30B
