壓力閥

壓力繼電器HED40P/A/H

◆說    明

——底板安裝

——管道安裝

——在水平組合式組裝閥中作為垂直疊加件

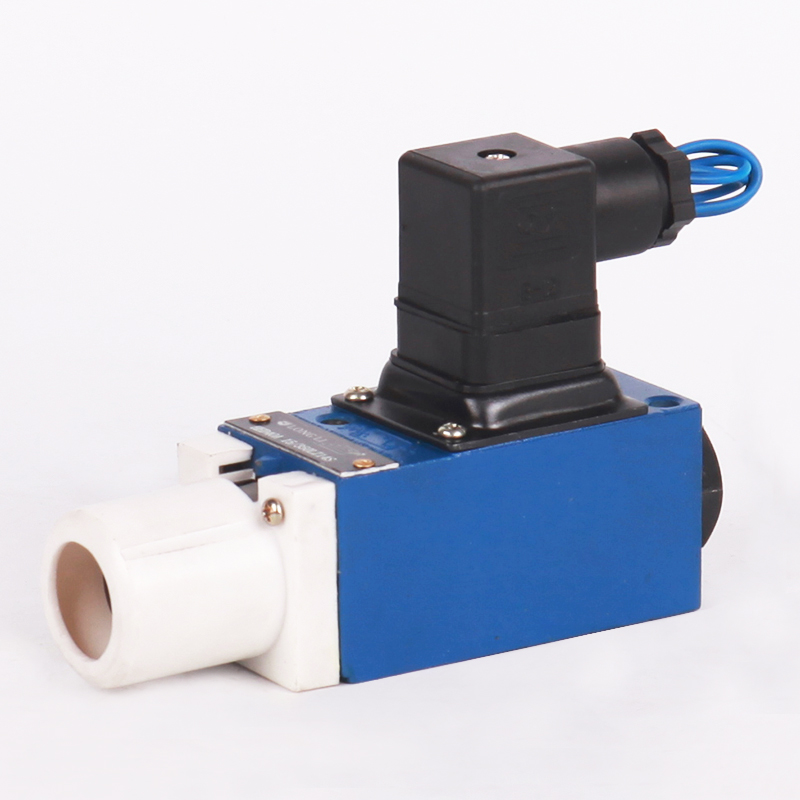

HED4型液一電壓力繼電器為柱塞壓力繼電器。

其組成包括: 殼體、 帶柱塞的插裝件、彈簧、調節件和開關 。

被檢測的壓力作用在柱塞上, 柱塞頂在彈簧座上, 并克服彈簧的連續可變力。 彈簧座將柱塞的移動傳速給開關 , 使電路按設計要求接通或斷開。

機械擋塊保護繼電器免遭超壓損壞。
