壓力閥

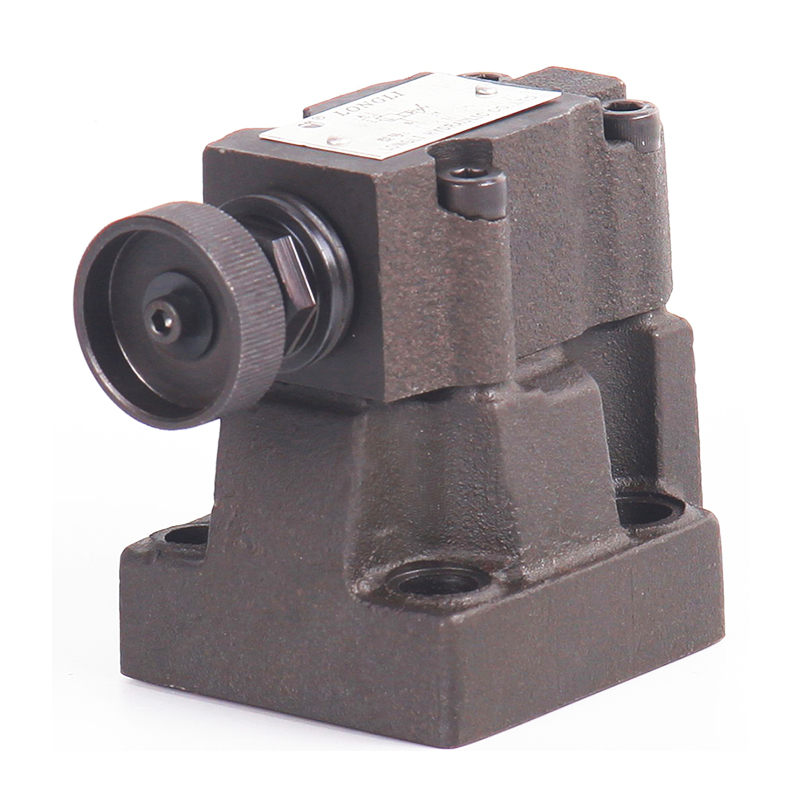

DB10DB/DBW...50系列先導式溢流閥/電磁溢流閥

◆說    明

——DB…50系列先導式溢流調有10、 20、30三種規格(板式) ,  10、15、20、25和32五種規格(管式), 設定壓力有 5.0MPa、    10.0MPa、20.0MPa、31.5MPa、35.0MPa五種, 流量為250L/min(規格10)500L/min(規格15、20、 25)和650L/min(規格32),連接方式有板式、管式、插裝式連接三種。

——DB…50系列先導式溢流閥具有工作壓力更高、 通流能力更強的特點。本閥可以廣泛地應用于起重運輸、 建筑機械、  工程車輛、機床船舶、冶金等設備的液壓系統中。

壓力控制閥

DB/DBW型50系列壓力控制閥是先導式溢流閥,DB型用來限制系統壓力, DBW型用來限制系統壓力并借助于電磁換向閥使之卸荷。

DB型溢流閥由帶閥芯組件的主閥及帶壓力設定件的導閥組成。

DB/DBW型溢流閥:

油路P的控制壓力作用在主閥芯 上,同時該壓力經帶節流孔和的控制油路和作用在主閥芯的彈簧加載腔上,也作用在先導閥的球閥芯上,若油路P的壓力超過彈簧的設定值,則先導閥芯打開。信號是由油路P經控制通道和從內部引來。主閥芯彈簧加載腔的油液經控制通道節流孔和球閥芯流經彈簧腔 ,油從此處通過控制油路從內部回油箱。節流孔和在主閥芯上產生壓降,從而將P口與T口接通。油P流到T, 同時保持設定的工作壓力恒定

溢流閥可借助遙控口“X”卸荷或切換到不同的壓力(第二級壓力) 。

DBW型溢流調:

原則上,此閥的功能與DB閥相同。主閥芯的卸荷是通過電磁換向閥的動作來實現的。
