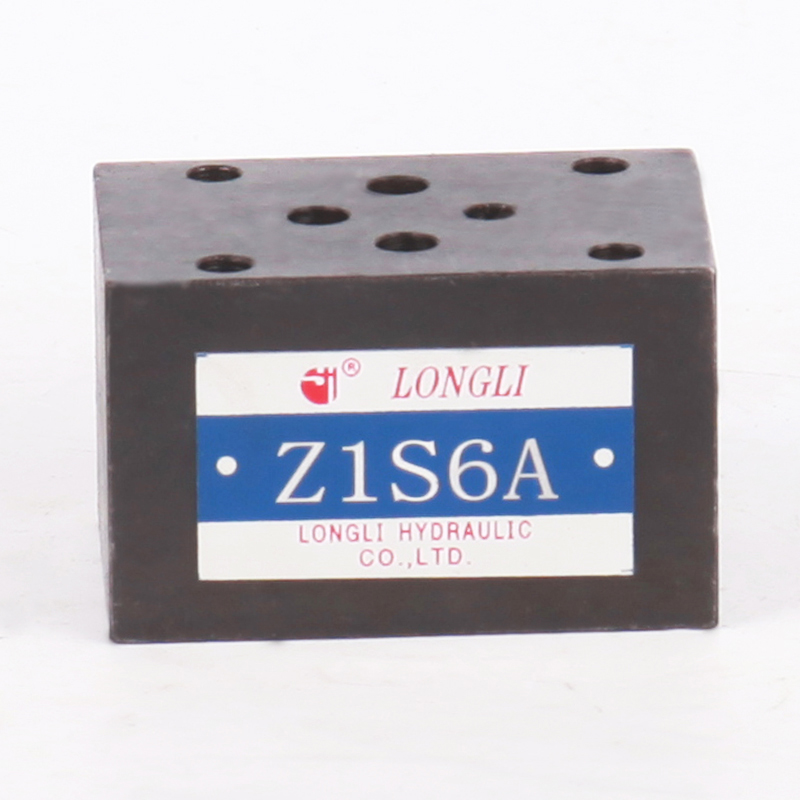

疊加式單向閥Z1S6

◆說    明

 Z1S6型閥是疊加結構的直動式單向閥。該單向閥一個方向無泄漏關閉 ,另一方向允許自由流通。錐閥芯的行程受彈簧座的限制。彈簧促使錐閥芯關閉。當無流量通過時,彈簧將閥芯保持在關閉位置。

Z1S6……-3X/V型(用金屬密封)

此閥在錐閥芯(3)和閥體(1)之間有一個金屬密封。因此特別通用于工作壓力高與100bar和流速大于4m/s的場。

Z1S10……1-3X/VW4型(用軟質材料密封)

此類閥在錐閥芯和閥體之間有一軟質密封，因而密封嚴密。此密封特別通用于流速至4m/s和低工作壓力的場合。

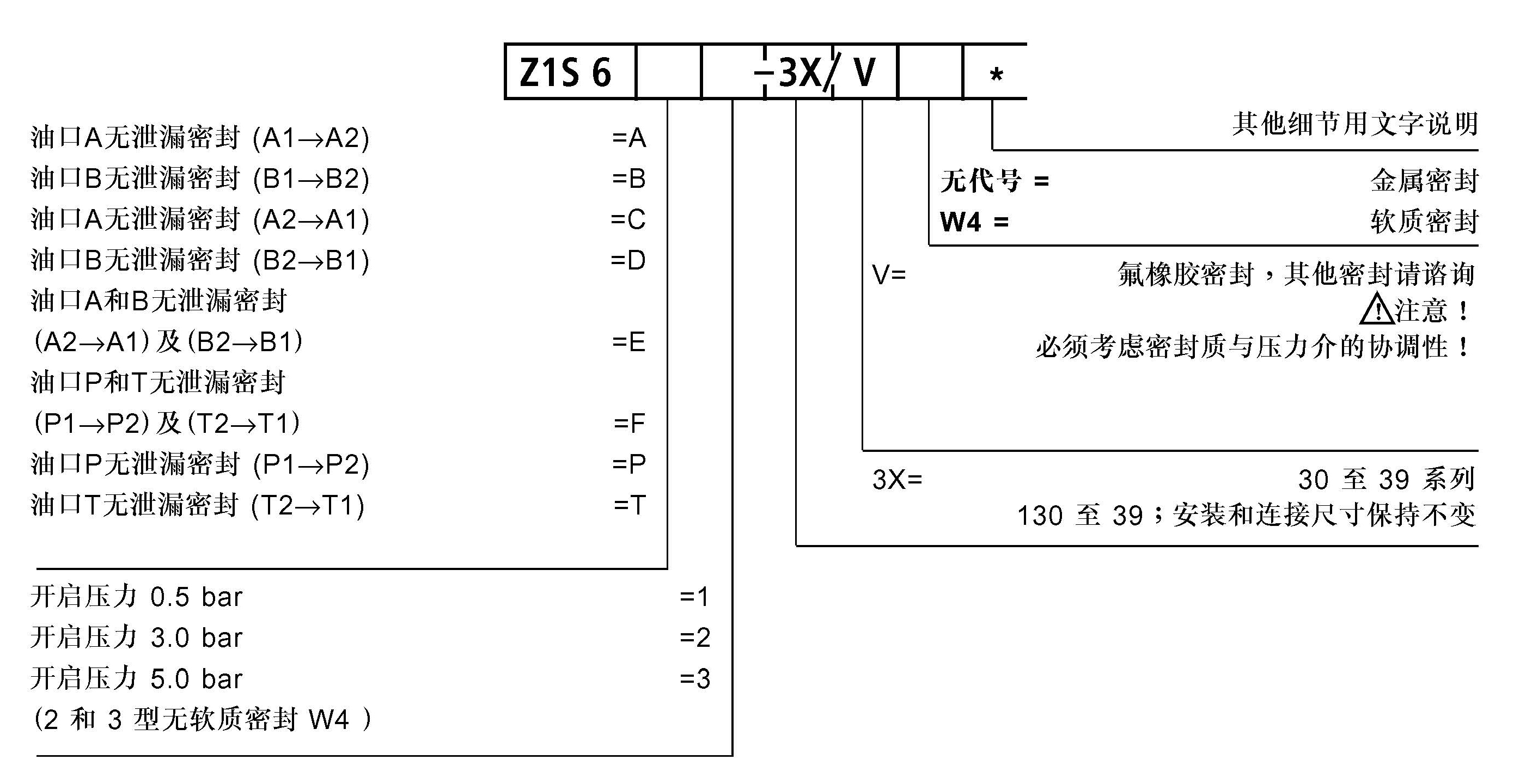

具體型號分為：

Z1S6A Z1S6B Z1S6C  Z1S6D  Z1S6E  Z1S6F  Z1S6P  Z1S6T

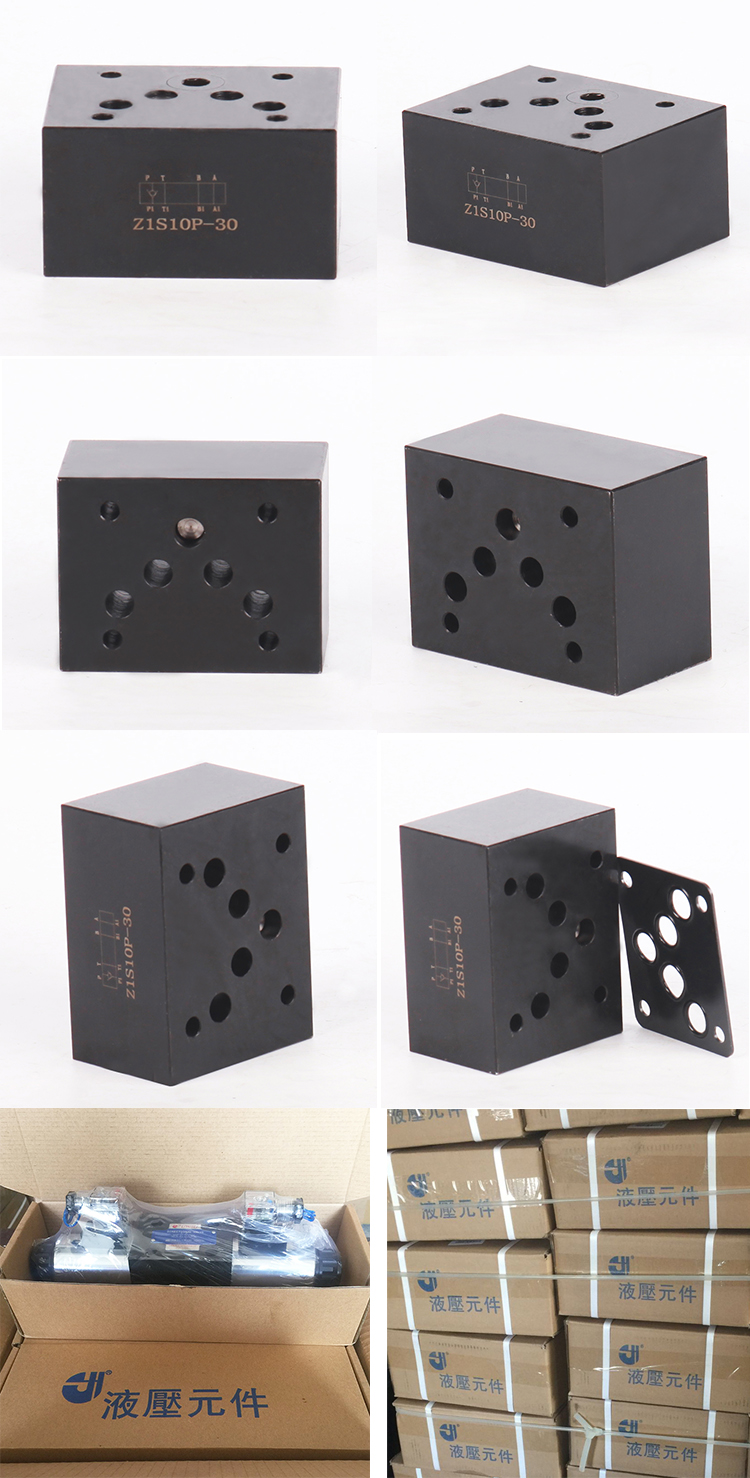

Z1S10A Z1S6B Z1S10C  Z1S10D  Z1S10E  Z1S10F  Z1S10P  Z1S10T

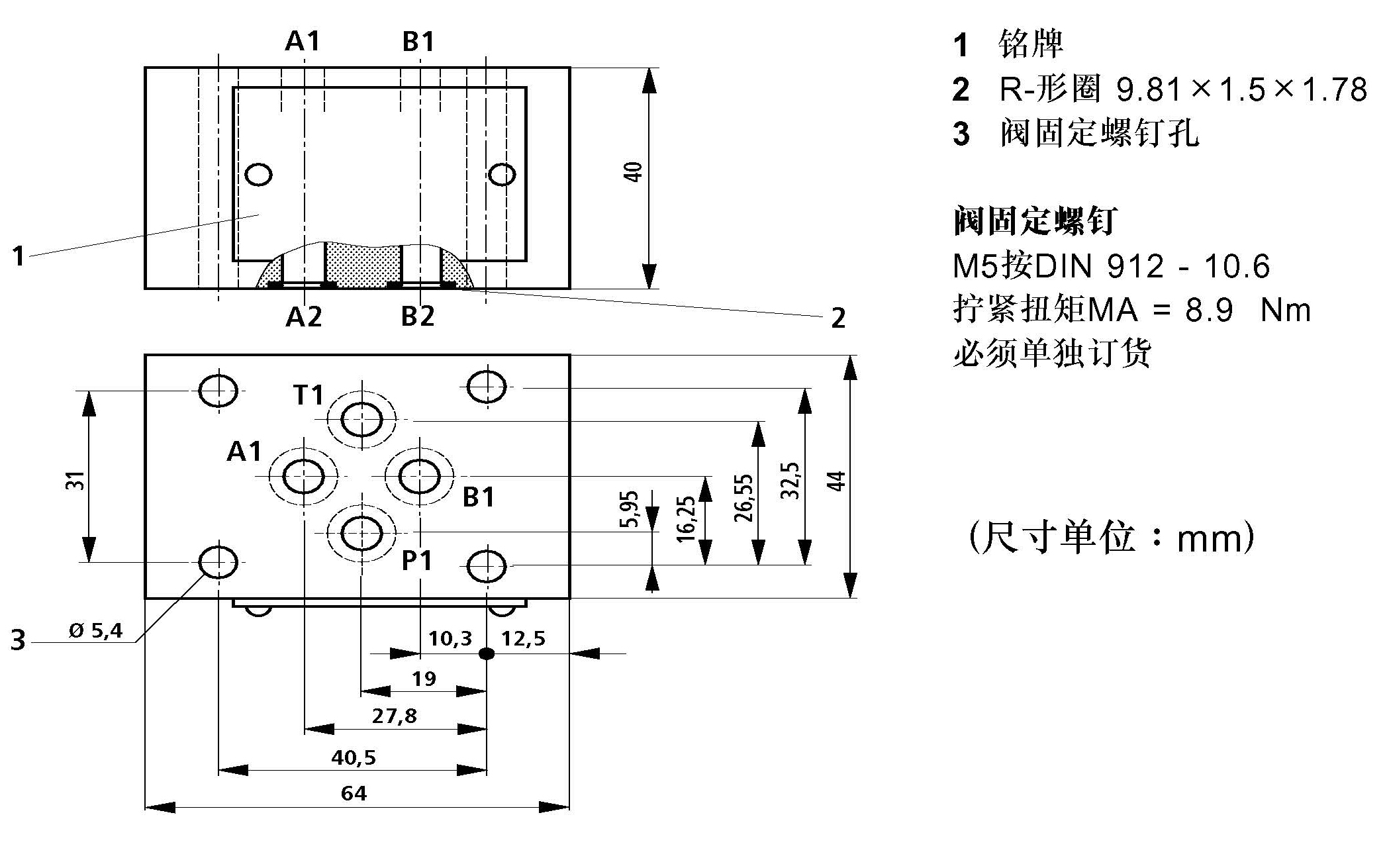

Z1S6

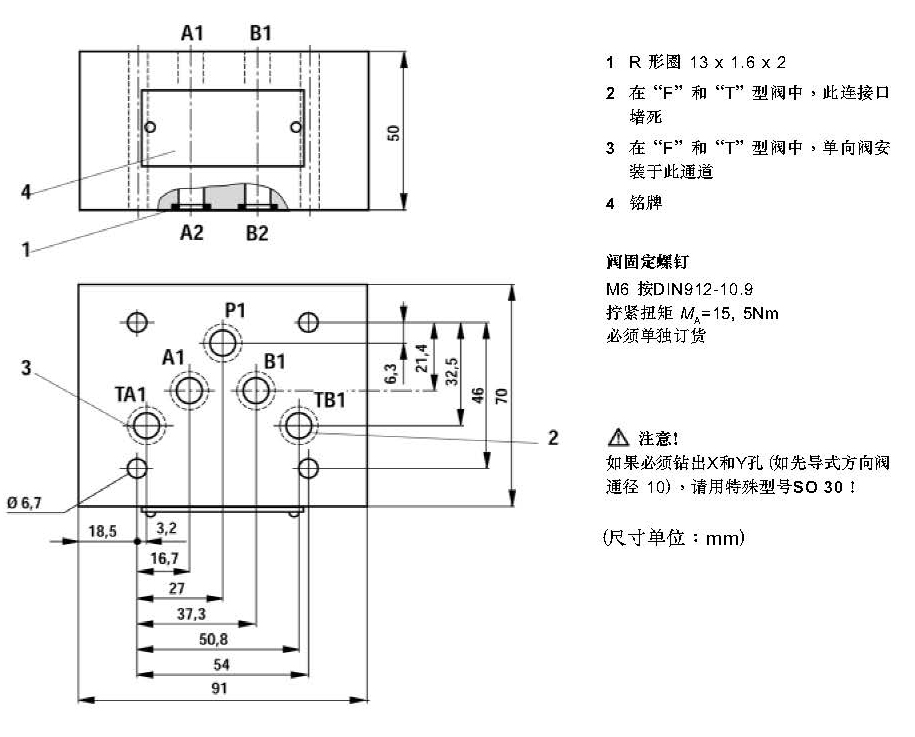

Z1S10
